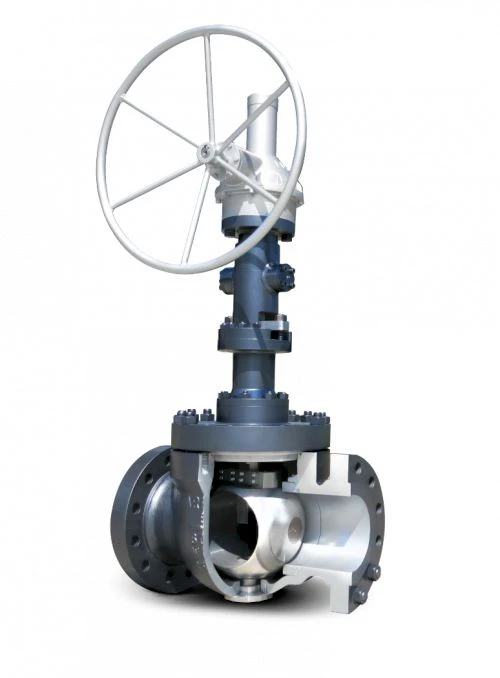

オービットボールバルブ

オービット ボール バルブは、開放時の摩擦がなく、遮断時の漏れがゼロなど、独自の設計を採用しています。性能は、さまざまな極めて過酷な作業条件の特別な要件に特に適しており、全金属構造設計、耐火設計で、-196 度または (-320 度 F) の低温範囲に適応でき、高温は最大 600 度または (1112 度 F) の動作温度に適応できます。また、不純物媒体 (砂、短繊維を含む) の条件要件にも適応できます。特に注目すべきは、設計において米国腐食工場協会の NACE 標準要件に完全に準拠しており、材料選択が硫化物環境における硫化物応力割れ耐性の要件を満たしていることです。

バルブ設計

API 6D、API 600、ASME B16.34、ISO 14313、ISO 10423、ISO 17292に基づく

温度範囲

-320 ～ 1112 度 F (-196 ～ 600 度 )

サイズ

NPS 2-24 (DN 2-600)

圧力定格

ASME 150 - ASME 2500

面と向かって

API 6D規格に準拠

エンド接続

RF、RTJはB16.5およびB16.47に準拠
BW、B16.25 に従って突合せ溶接

材料：

炭素鋼、ステンレス鋼、低温炭素鋼、二相鋼、スーパー二相鋼、インコネル

ボディデザイン

鍛造または鋳造の一体型

シートデザイン

シングルシートデザイン

バルブ内の単一の固定シートは両方向を密閉し、シール間の圧力閉じ込めの問題を回避します。

ステムシーリング:

シール面間の擦れなし

ステムとバルブシートの独自の構造により、バルブの開閉プロセスで摩擦が発生せず、バルブの寿命が延び、シールがより信頼性が高まります。

ボール＆シートセルフクリーニング機能

ボールの360方向に沿った媒体の開口部とバルブシート表面の設計により、セルフクリーニング機能を備えています。

オペレーター

位置表示器とロック装置を備えたハンドホイール、ギアボックスまたはアクチュエータ

テストと認証

API 6D、ISO 5208、API 598の検査とテストに準拠
API 607に準拠した耐火性および耐火試験済み
IEC61508準拠のSIL 3認証
ISO15848に準拠した漏洩排出
小児医療法 2014/68/UE
