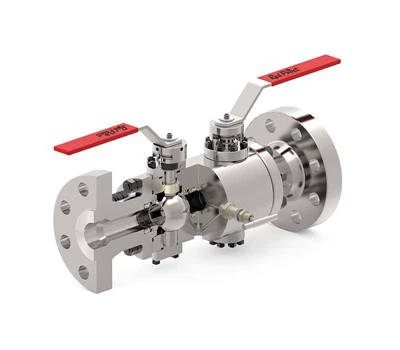

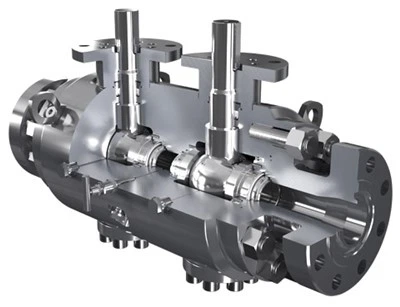

API 6D ダブルブロック&ブリードボールバルブ

API 6D ダブルブロック＆ブリードボールバルブ、API 6D ダブルブロック＆ブリードボールバルブは、石油、ガス、化学、電力およびその他の業界で広く使用されている高性能バルブ装置です。製品の詳細な説明は次のとおりです。

製品の定義と動作原理:
定義: API 6D ダブルブロックおよびドレンボールバルブ (DBB ボールバルブ) は、2 つのシートシール面を備えたシングルバルブです。閉位置にあるとき、バルブの上端と下端からの媒体圧力を同時に遮断することができ、バルブシートのシール面の間に保持されたバルブ本体キャビティ内の媒体には放出チャネルが形成されます。
動作原理: DBB ボールバルブは開いた状態で、媒体はバルブボールの中心穴を通って流れます。閉じた状態では、媒質は球内に隔離されています。圧力を排出する必要がある場合は、バルブの排出穴から媒体を排出できます。独自の二重シール構造によりバルブの信頼性が大幅に向上します。



バルブの設計

API 6Dの



温度範囲

-58 ～ 392 度 F (-50 ～ 200 度)



サイズ

NPS 1-12 (DN 25-300)



圧力定格

ASME 150 - ASME 2500



対面式

API 6D 標準に準拠



終端接続

B16.5 &B16.47 に基づく RF、RTJ
BW、B16.25 に従って突合せ溶接
SW、B16.11 に従ってソケット溶接



材料

低温低合金炭素鋼

ステンレス鋼、二相鋼およびスーパー二相鋼

ニッケル合金、チタン



ボディデザイン

鍛造および鋳造ボルト締めツーピースおよびスリーピース



シートデザイン

ボールとシートにハードフェーシングを施したソフトまたはメタルシート
ダブルピストンシート
コンビネーションシート



特徴

ダブルブロックおよびブリード設計 (DBB)
純粋なグラファイト製の二次シール
静電気防止装置
アンチブローアウトステム
シートとステムへの緊急シーラント注入が可能
低漏洩排出ステムパッキンが利用可能
Oリング/リップシールとグラファイト構成
すべての動的シール領域または利用可能なすべての接液部に CRA オーバーレイを適用
低温および高温用の拡張ボンネットが利用可能



オペレーター

マニュアル: レンチまたは南京錠付きギア
作動: 空気圧/油圧/電気



テストと認証

API 6D、ISO 5208、API 598 の検査およびテストへの準拠
耐火金庫および API 607 に準拠した耐火試験済み
IEC61508によるSIL 3認証
ISO15848による逃亡排出
PED 2014/68/UE
