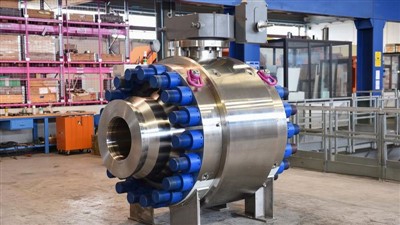

トラニオン型高圧ボールバルブ

当社は、2 ピースまたは 3 ピースの鍛造ボルトボディ トラニオン取り付けボールバルブを幅広く提供しています。 2 つの独立したシートにより、簡単な双方向シールが実現され、重要な隔離サービスにおける高圧および高温条件下で最高レベルの気密性と信頼性が確保されます。高圧コンパクト ボール バルブは、従来の API バルブと同じ信頼性と品質レベルを備えていますが、バルブ クロージャーに統合されたコンパクトなフランジ設計により、スペースと重量が大幅に節約されます。パイプラインをバルブに接続するコンパクトな溶接ネック フランジにより、さらにスペースが節約されます。材料の設計と選択は、お客様のプロジェクト仕様に合わせて完全にカスタマイズ可能です。



バルブの設計

API 6D と顧客の要件に基づく



温度範囲

-150 ～ 428 度 F (-101 ～ 220 度)



サイズ

NPS 2 -24 (DN 50-600)



圧力定格

ASME 900 - ASME 2500



対面式

API 6D による



終端接続

Norsok L005 コンパクト フランジ
Freudenberg/Grayloc コンパクト フランジ



ボディデザイン

鍛造ボルト締めツーピースおよびスリーピース



シートデザイン

ボールとシートにハードフェーシングを施したソフトまたはメタルシート
ダブルピストンシート
コンビネーションシート



特徴

ダブルブロックおよびブリード設計 (DBB)
純粋なグラファイト製の二次シール
静電気防止装置
防噴ステム
リップシール構成
シートとステムへの緊急シーラント注入が可能
低漏洩排出ステムパッキンが利用可能
すべての動的シール領域または利用可能なすべての接液部に CRA オーバーレイを適用
コンパクトかつ軽量な設計
より小さな寸法でより軽量な配管溶接ネックフランジにより、重量が 80% 削減されます。



オペレーター

マニュアル: レンチまたは南京錠付きギア

作動: 空気圧/油圧/電気



テストと認証

API 6D、ISO 5208、API 598 の検査およびテストへの準拠
耐火金庫および API 607 に準拠した耐火試験済み
IEC61508によるSIL 3認証
ISO15848による逃亡排出
PED 2014/68/UE
