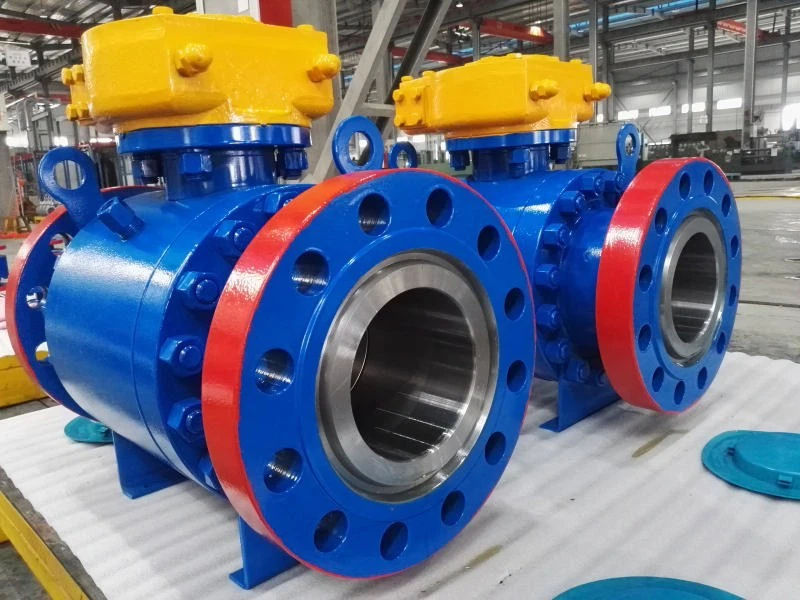

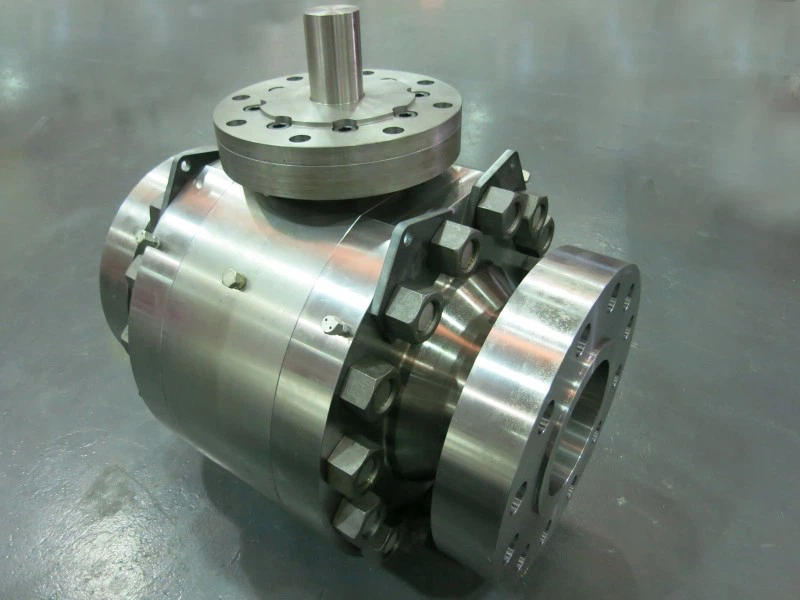

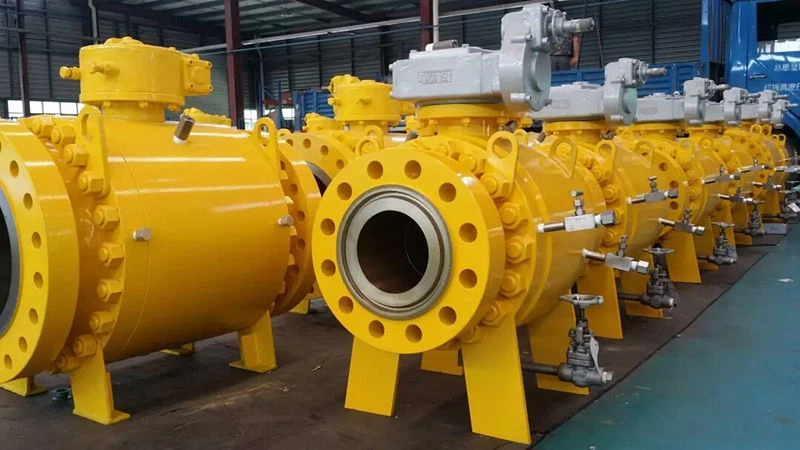

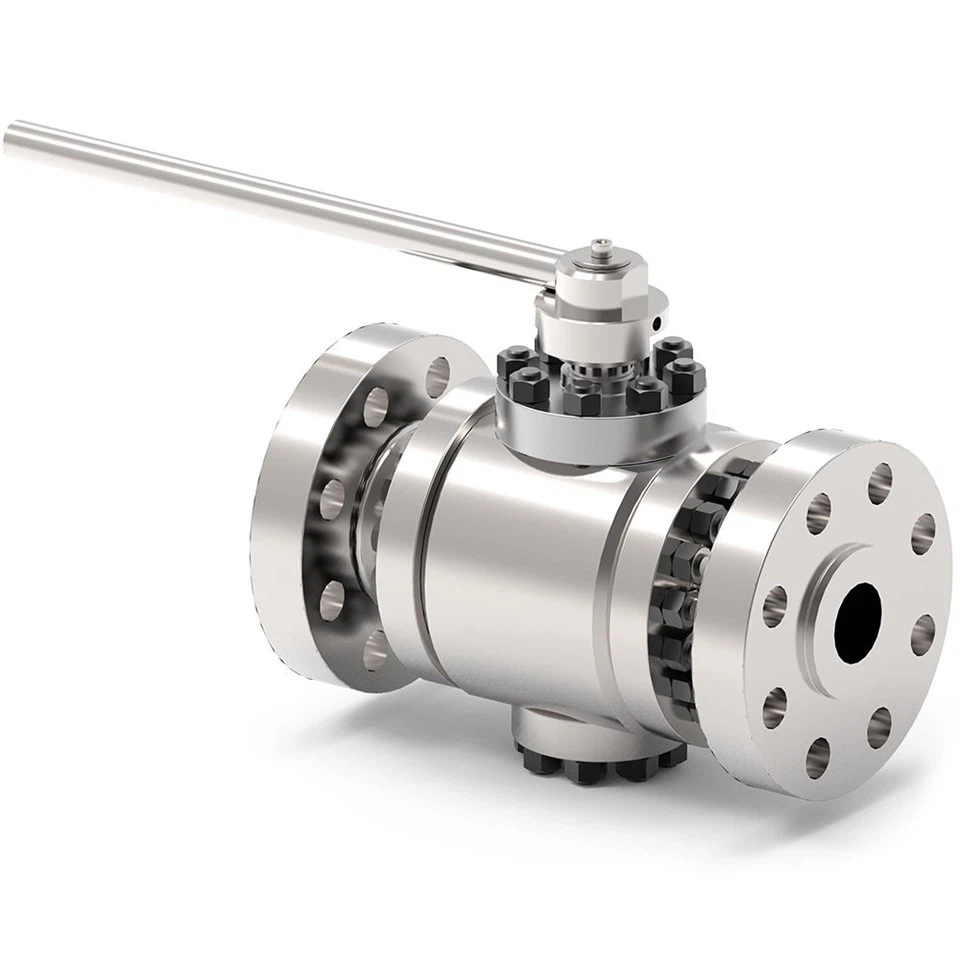

トラニオンボールバルブダブルブロック＆ブリード

システム分離、圧力レベルおよび流量測定、計器排水、化学物質注入、小型サイズのサンプリングなど、石油およびガスの生産、処理、輸送、配送、化学および石油化学精製に適したバルブ。



バルブ設計

API 6D、API 6A、ASME B16.34、ISO 14313、ISO 10423、ISO 17292



温度範囲

-58 ～ 392 度 F (-50 ～ 200 度 )



サイズ

NPS 1-12 (DN 25-300)



圧力定格

ASME 150 - ASME 2500



面と向かって

API 6D規格に準拠



エンド接続

RF、RTJはB16.5およびB16.47に準拠
BW、B16.25 に従って突合せ溶接
SW、B16.11に従ってソケット溶接



材料

低温低合金炭素鋼

ステンレス鋼、デュプレックスおよびスーパーデュプレックス

ニッケル合金、チタン



ボディデザイン

鍛造および鋳造ボルト締め2ピースおよび3ピース



シートデザイン

ボールとシートにハードフェーシングを施したソフトまたはメタルシート
ダブルピストンシート
コンビネーションシート



特徴

ダブルブロックアンドブリードデザイン（DBB）
純粋なグラファイト製の二次シール
静電気防止装置
アンチブローアウトステム
シートとステムに緊急シーラント注入が可能
低漏洩排出ステムパッキングも利用可能
Oリング/リップシールとグラファイト構成
すべての動的シール領域またはすべての濡れた部分にCRAオーバーレイを使用可能
低温および高温用の延長ボンネットが利用可能



オペレーター

マニュアル: レンチまたは南京錠付きギア
駆動方式: 空気圧/油圧/電気



テストと認証

API 6D、ISO 5208、API 598の検査とテストに準拠
API 607に準拠した耐火性および耐火試験済み
IEC61508準拠のSIL 3認証
ISO15848に準拠した漏洩排出
小児医療法 2014/68/UE
