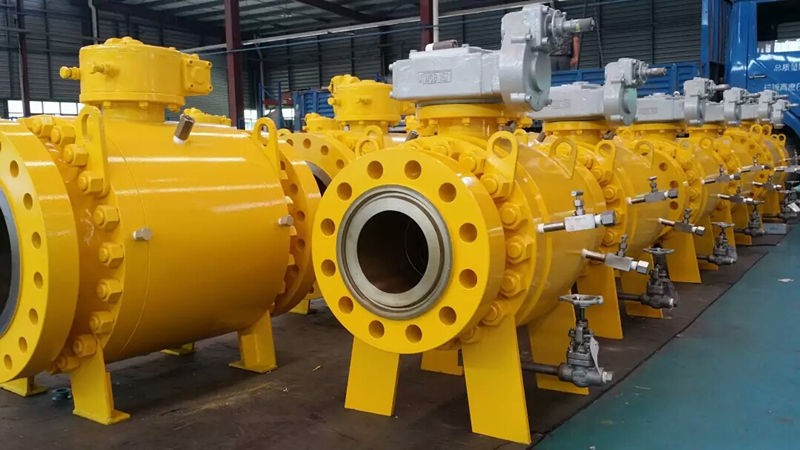

トラニオン形ボールバルブ

トラニオン取り付け型ボールバルブは API 6D 規格に従って製造されており、堅牢なダブル トラニオン構成で設計された幅広い鍛造バルブを提供します。これらのバルブは 2 つまたは 3 つのボルトで固定されたピース構造で提供され、シームレスな双方向シールを実現する 2 つの独立したシートを備えています。この設計により、特に重要な絶縁アプリケーションにおける高圧および高温条件下で、最高レベルの気密性と信頼性が保証されます。

材料の選択は、お客様のプロジェクト仕様に合わせて完全にカスタマイズ可能です。当社は、強化された技術ソリューションを提供するために調整された一連の独自の機能を提供しており、これらのバルブは過酷な海洋環境や、腐食性および研磨性の流体を含む用途に最適です。



バルブの設計

API 6D と顧客の要件に基づく



温度範囲

-150 ～ 662 度 F (-101 ～ 350 度)



サイズ

NPS 1-56 (DN 25-1400)



圧力定格

ASME 150 - ASME 2500



対面式

API 6D 標準に準拠



終端接続

B16.5 &B16.47 に基づく RF、RTJ

BW、B16.25 に従って突合せ溶接

SW、B16.11 に従ってソケット溶接

ハブ接続



材料:

炭素鋼

ステンレス鋼

低温炭素鋼

デュプレックス、スーパーデュプレックス、インコネル



ボディデザイン

鍛造および鋳造ボルト締めツーピースおよびスリーピース



シートデザイン

ボールとシートにハードフェーシングを施したソフトまたはメタルシート

ダブルピストンシート

コンビネーションシート



特徴

ダブルブロックおよびブリード設計 (DBB)

純粋なグラファイト製の二次シール

静電気防止装置

アンチブローアウトステム

シートとステムへの緊急シーラント注入が可能

低漏洩排出ステムパッキンが利用可能

Oリング/リップシールとグラファイト構成

すべての動的シール領域または利用可能なすべての接液部に CRA オーバーレイを適用

低温および高温用の拡張ボンネットが利用可能



オペレーター

マニュアル: レンチまたは南京錠付きギア

作動: 空気圧/油圧/電気



テストと認証

API 6D、ISO 5208、API 598 の検査およびテストへの準拠

耐火金庫および API 607 に準拠した耐火試験済み

IEC61508によるSIL 3認証

ISO15848による逃亡排出

PED 2014/68/UE
