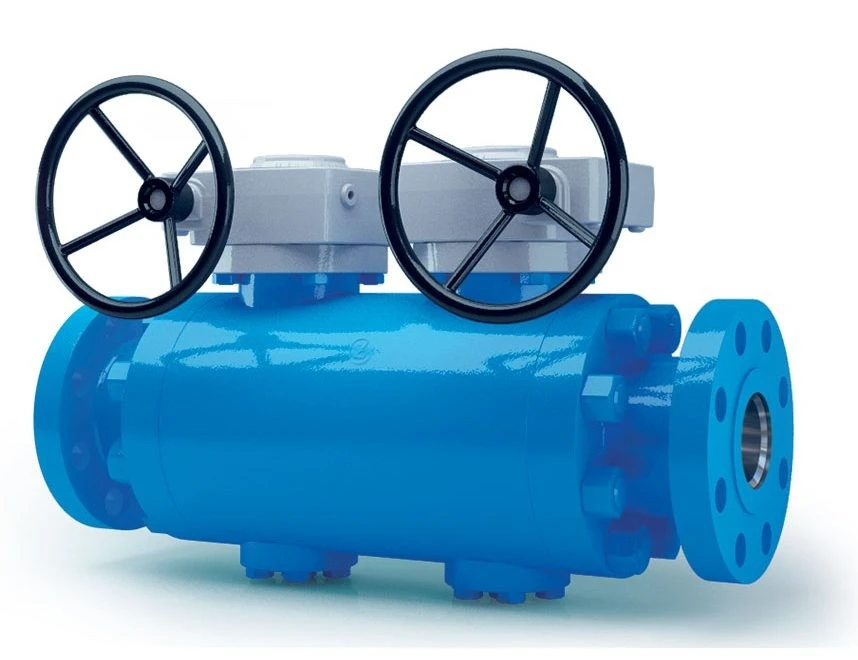

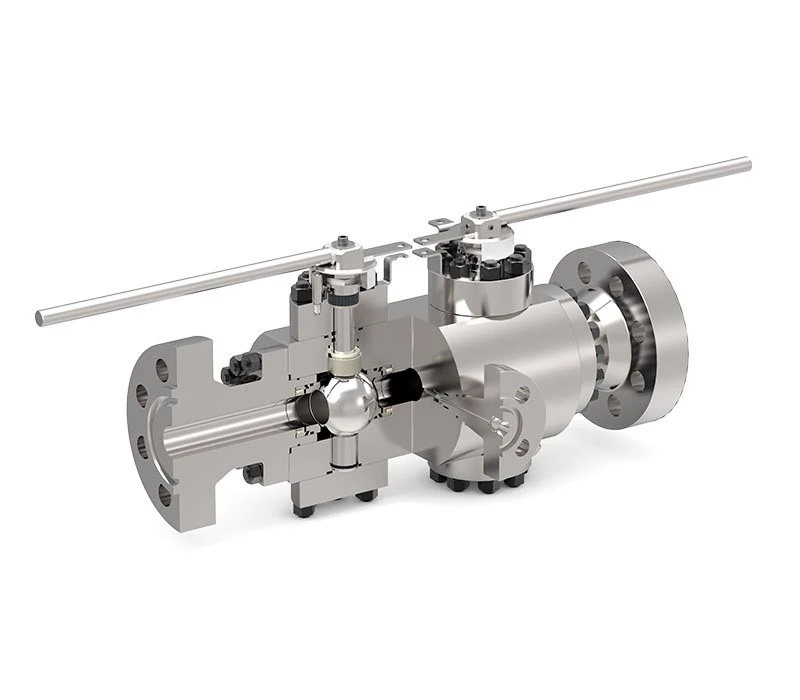

3ピースダブルブロック&ブリードボールバルブ

3ピースダブルブロック＆ブリードボールバルブは、3つの別々のバルブボディコンポーネントで構成される独自の二重構造設計を誇ります。具体的には、バルブ本体は 2 つの球体で構成されており、それぞれが独立して流体チャネルを管理します。この革新的な設計により、バルブの柔軟性と信頼性が向上するだけでなく、2 つの流体チャネルの同時制御が必要なシナリオでも優れた性能を発揮できるようになります。さらに、このバルブにはドレン機能が装備されており、必要に応じてパイプラインの圧力を解放できるため、システム全体の安全かつスムーズな動作が保証されます。

バルブの設計

API 6D、API 6A、ASME B16.34、ISO 14313、ISO 10423、ISO 17292

温度範囲

-58 ～ 392 度 F (-50 ～ 200 度)

サイズ

NPS 1-12 (DN 25-300)

圧力定格

ASME 150 - ASME 2500

対面式

API 6D 標準に準拠

終端接続

B16.5 &B16.47 に基づく RF、RTJ
BW、B16.25 に従って突合せ溶接
SW、B16.11 に従ってソケット溶接

材料

低温低合金炭素鋼

ステンレス鋼、二相鋼およびスーパー二相鋼

ニッケル合金、チタン

ボディデザイン

鍛造および鋳造ボルト締めスリーピース

シートデザイン

ボールとシートにハードフェーシングを施したソフトまたはメタルシート
ダブルピストンシート
コンビネーションシート

主な用途

•海洋石油およびガス生産
・ガス＆オイルターミナル
•化学および石油化学
・精製
•財政計量スキッドの製造
・LNGガス運搬船
•プロセス/電力産業の請負業者

利点

・省スペース、軽量化
•コスト削減（製品と設置）
•漏れ経路を最小限に抑える
•ライン構造の完全性の向上
•ESDV+MOV または ESDV+XV 構成
•システムの信頼性の向上

特徴

•アンチブローアウト/低排出ステム
•防火および帯電防止設計
・独立したボールとステム
•自動調整トリム
・セルフリリーフ・ダブルピストン効果
フローティングシート
•ソフトまたはメタルシート

オペレーター

マニュアル: レンチまたは南京錠付きギア
作動: 空気圧/油圧/電気

テストと認証

API 6D、ISO 5208、API 598 の検査およびテストへの準拠
耐火金庫および API 607 に準拠した耐火試験済み
IEC61508によるSIL 3認証
ISO15848による逃亡排出
PED 2014/68/UE
