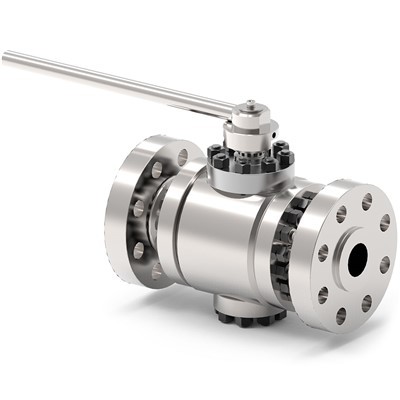

大型トラニオンボールバルブ

大型トラニオンボールバルブは、バルブ本体、ボール、シート、ステム、伝達装置などの主要部品で構成されています。独自の設計により、ボールは上下2本の支持軸によって固定されており、ボールが傾くことはありません回転プロセス中の媒体の推力により、バルブの安定性と密閉性が確保されます。



バルブの設計

API 6D と顧客の要件に基づく



温度範囲

-150 ～ 662 度 F (-101 ～ 350 度)



サイズ

NPS 1-56 (DN 25-1400)



圧力定格

ASME 150 - ASME 2500



対面式

API 6D 標準に準拠



終端接続

B16.5 &B16.47 による RF、RTJ

BW、B16.25 に従って突合せ溶接

SW、B16.11 に従ってソケット溶接

ハブ接続



材料:

炭素鋼

ステンレス鋼

低温炭素鋼

デュプレックス、スーパーデュプレックス、インコネル



ボディデザイン

鍛造および鋳造ボルト締めツーピースおよびスリーピース



シートデザイン

ボールとシートにハードフェーシングを施したソフトまたはメタルシート

ダブルピストンシート

コンビネーションシート



特徴

ダブルブロックおよびブリード設計 (DBB)

純粋なグラファイト製の二次シール

静電気防止装置

アンチブローアウトステム

シートとステムへの緊急シーラント注入が可能

低漏洩排出ステムパッキンが利用可能

Oリング/リップシールとグラファイト構成

すべての動的シール領域または利用可能なすべての接液部に CRA オーバーレイを適用

低温および高温用の拡張ボンネットが利用可能



オペレーター

マニュアル: レンチまたは南京錠付きギア

作動: 空気圧/油圧/電気



テストと認証

API 6D、ISO 5208、API 598 の検査およびテストへの準拠

耐火金庫および API 607 に準拠した耐火試験済み

IEC61508によるSIL 3認証

ISO15848による逃亡排出

PED 2014/68/UE
